Die Anforderungen an Linearführungen für kleine Bauräume sind vielfältig: Neben kompakten Abmessungen spielen das Gewicht, die Wartungsfreiheit und die Zuverlässigkeit eine zentrale Rolle. In vielen Anwendungen ist zudem ein leiser Betrieb gefordert, etwa in medizinischen Geräten oder im Haushalt.
Einsatz im Miniatur-Wunderland
Ein weiterer Anwendungsfall ist besonders speziell: das Miniatur-Wunderland in Hamburg mit einer der größten Modelleisenbahnen der Welt. Das Eldorado für Modellbaufans umfasst über 16km Schiene, über 1.100 Züge und über 289.000 Figuren, die sich in Dörfern, Städten und Landschaften der ganzen Welt bewegen.
Für einen Motocrosser, kaum größer als eine Ein-Cent-Münze, der in Patagonien über eine Hügelkette flitzt, suchten die Modellbauer nach einer Linearachse, auf der sich ein Schlitten über einen elektrisch angetriebenen Spindelantrieb bewegt. Oberste Priorität hatte die kompakte Bauform. Schließlich tummeln sich hinter den Kulissen der Landschaften Abertausende Komponenten. Die Konstrukteure entschieden sich deshalb für ein Miniatur-Linearmodul der Serie Drylin SLN von Igus. Das Modul ist mit 27mm kaum breiter als ein Daumennagel und nur 22mm hoch. Die Führungsschiene besteht aus stabilem eloxiertem Aluminium. Der Vorschub des Schlittens, auf den das Motorrad über die Stange montiert ist, erfolgt über eine elektrisch angetriebene Spindel mit einem Durchmesser von nur 6,35mm. Mit einer Hublänge von 250mm wiegt das Modul nur 160g. Damit ist die Führung für leichte Handlingaufgaben, Sensorverstellungen oder Positionieraufgaben unter beengten Platzverhältnissen geeignet.
Schmierfreier Trockenlauf und wartungsarmer Betrieb
Ein wesentliches Merkmal der Drylin-Module ist der schmiermittelfreie Betrieb. Im Gegensatz zu klassischen Linearführungen mit Kugellagern aus Metall kommen bei Drylin Gleitbuchsen aus Hochleistungskunststoff zum Einsatz. In das Material sind Festschmierstoffe integriert, die sich im Betrieb langsam freisetzen und einen reibungsarmen Trockenlauf ermöglichen. Dadurch entfällt die Notwendigkeit regelmäßiger Nachschmierung – ein Vorteil, insbesondere wenn die Führung schwer zugänglich verbaut ist oder in sensiblen Bereichen wie der Lebensmittel- oder Medizintechnik eingesetzt wird. Ein weiterer Effekt: Der Verzicht auf Schmierfett verhindert die Ansammlung von Schmutz und reduziert den Reinigungsaufwand.
Die Gleitbuchsen sorgen zudem für einen leisen Lauf. Im Vergleich zu Kugelumlaufführungen dämpft der Kunststoff Schwingungen, was insbesondere bei Anwendungen mit häufigen Bewegungszyklen von Vorteil ist. Die Lebensdauer der Führungen ist durch die geringe Reibung und die reduzierte Verschmutzung hoch, der Wartungsaufwand bleibt gering.
Kompakte Lösungen für die Geräte- und Labortechnik
Die Nachfrage nach Miniatur-Linearführungen steigt, da immer mehr Geräte mit elektrischen Verstellmechanismen auf kleinem Raum arbeiten. Beispielsweise eignet sich die Drylin SLN-27 für die präzise Positionierung von Sensoren, Probenhaltern oder kleinen Greifern. Dank des geringen Gewichts und der kompakten Bauform lassen sich auch bewegte Achsen mit niedriger Antriebsleistung realisieren.

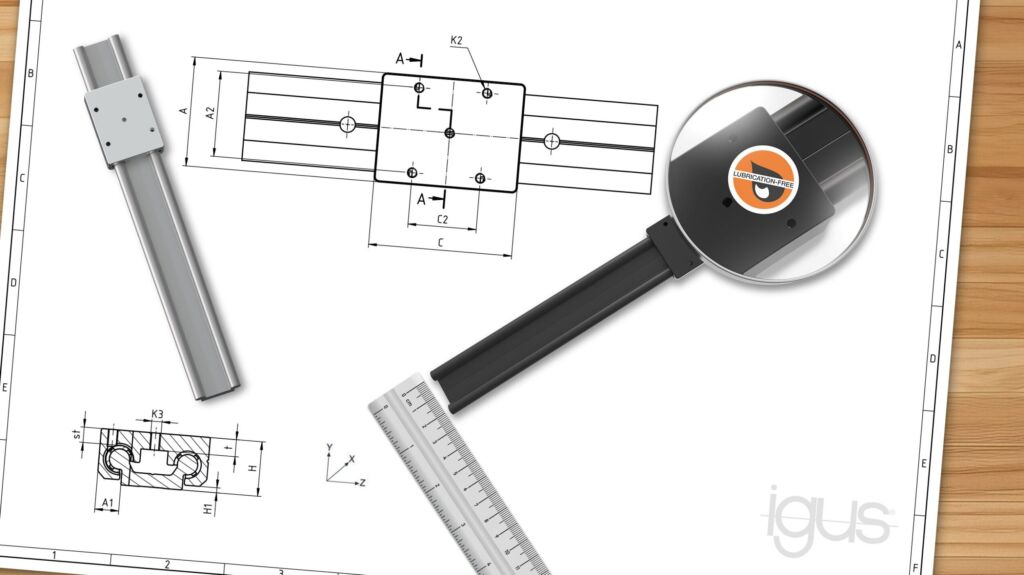

Die Drylin-Serie umfasst darüber hinaus weitere Miniaturführungen, etwa die W-Baureihe, die speziell für kleine und kompakte Bauräume entwickelt wurde. Die neue Baugröße 06 verfügt über Aluminiumschienen mit Doppelwellenprofil, die nur 32mm breit und 20mm hoch sind. Diese Führungen finden Anwendung in der Lebensmitteltechnik, im Maschinenbau und bei kompakten Automatisierungslösungen.
Leise und hygienische Bewegung
Ein aktuelles Beispiel für den Einsatz kompakter Linearführungen findet sich in Espressomaschinen. Der italienische Hersteller Cime setzt in einer neuen Siebträgermaschine das Linearmodul Drylin SLW-06 ein, um den Siebträger zu positionieren. Die Führung arbeitet auch bei hohen Temperaturen und in Kontakt mit Kaffeepulver zuverlässig. Die Gleitbuchsen aus Kunststoff tragen dazu bei, dass der Schlitten ruhig und leise auf der Schiene läuft. Die abgerundeten Zahnflanken der Spindel sorgen für einen vibrationsarmen Betrieb und verhindern, dass sich Bauteile durch Schwingungen lösen. Da keine Schmierung erforderlich ist, bleibt die Führung hygienisch und wartungsarm – ein Vorteil gerade im Lebensmittelbereich.
Anpassungsfähigkeit und Auswahl an Baugrößen

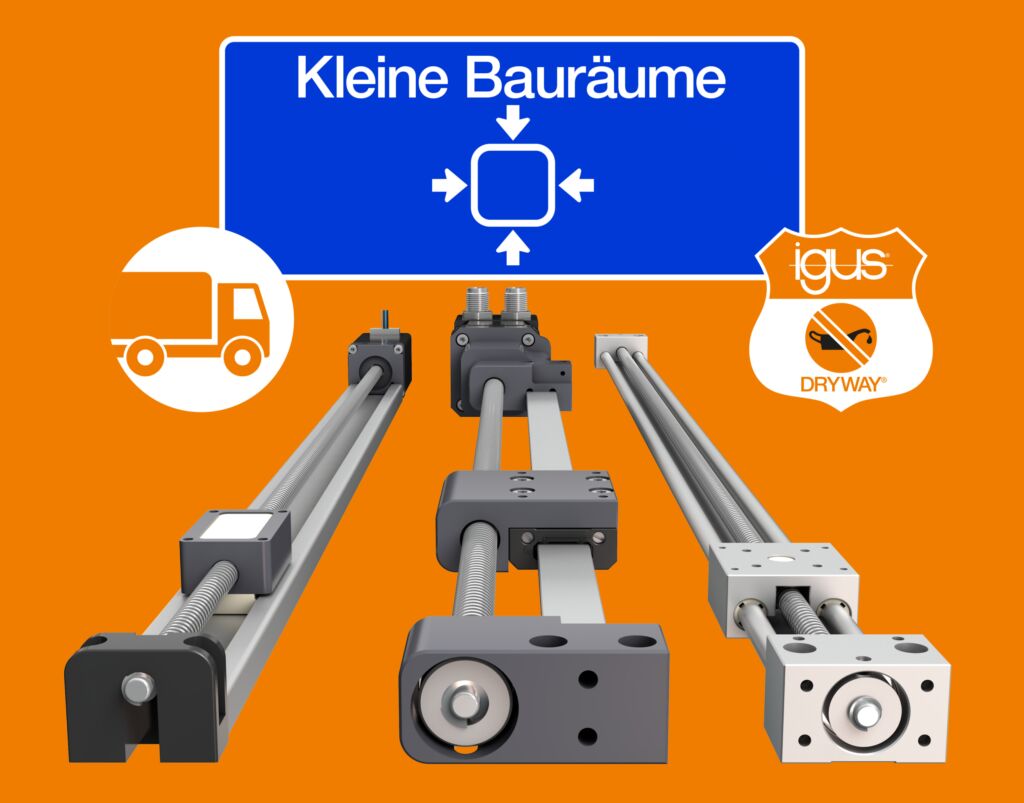

Die Drylin-Linearführungen sind in verschiedenen Baugrößen und Ausführungen erhältlich, sodass sie flexibel an die jeweilige Anwendung angepasst werden können. Neben Miniaturausführungen stehen auch Systeme für größere Lasten oder längere Verfahrwege zur Verfügung. Die Module sind modular aufgebaut und lassen sich leicht in bestehende Konstruktionen integrieren. Für Konstrukteure bietet Igus neben persönlicher Beratung auch Onlinetools an, mit denen sich individuelle Komplettsysteme konfigurieren und auf ihre Eignung prüfen lassen.
Platzsparende Antriebskonzepte
Neben einzelnen Führungsschienen bietet Igus auch einbaufertige Linearmodule an, die auf Wunsch mit Motor und Steuerung geliefert werden. Das Linearmodul Drylin SLWC ist ein Beispiel für eine besonders platzsparende Lösung: Durch die Integration der Spindellagerung direkt am Motor und den Verzicht auf einen Motorflansch konnte der Bauraum um 35 Prozent reduziert werden. Solche Module eignen sich für Anwendungen, bei denen der verfügbare Platz begrenzt ist und gleichzeitig eine präzise, elektrische Verstellung gefordert wird.
