Britas Recycling entwickelt und baut Anlagen zur Filtration von Schmelzen aus Kunststoffabfällen wie die automatischen Bandschmelzefilter der Baureihe ABMF. Chief Operating Officer Heiko Henss ist sich sicher: „Nahezu 50 Prozent aller Abfälle aus dem Gelben Sack werden auf unseren Bandschmelzefilter gefiltert.“ Die Anlagen klären effektiv und effizient hochverschmutzte Abfälle aus dem Post Consumer Bereich und kennzeichnen sich durch einen niedrigen Schmelzeverlust sowie eine feine Filtration. Dazu werden die geshredderten und gewaschenen Kunststoffabfälle in einem Extruder bei Temperaturen zwischen 200 °C und 380°C aufgeschmolzen und von der Extruderschnecke in den Bandschmelzefilter befördert. „Präzision ist bei unseren Abläufen nicht so entscheidend. Uns ist wichtig, dass die Kolben zuverlässig bis an ihre Endpunkte fahren“, erläutert Henss.
Zuverlässige Positionserfassung

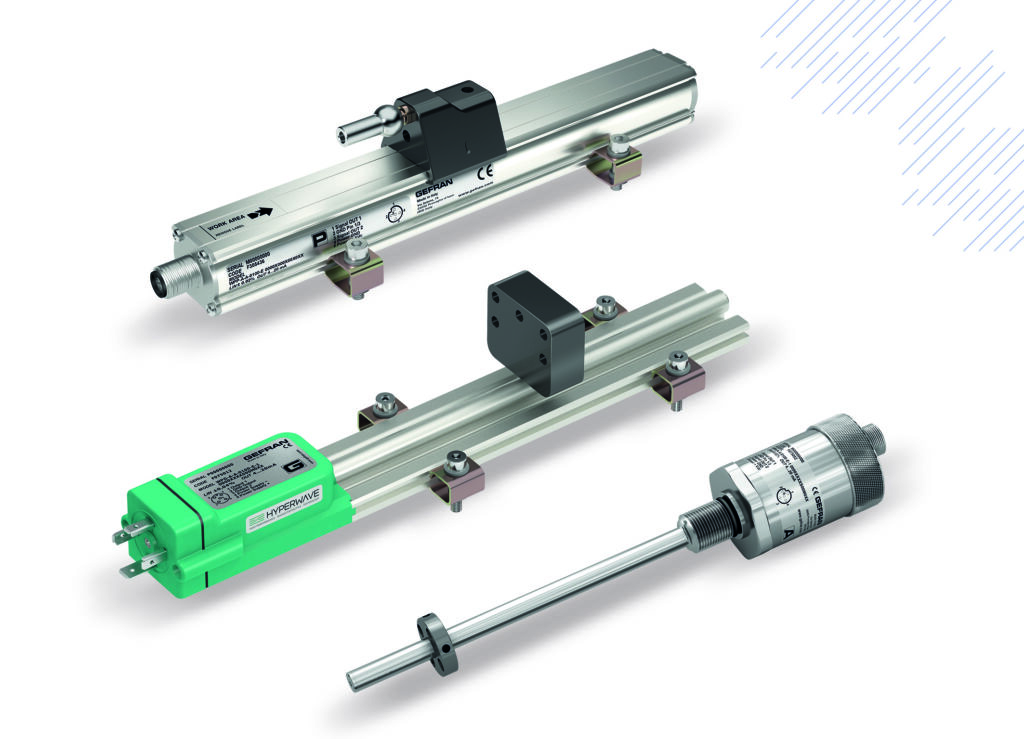

Um dies sicherzustellen, setzt Britas seit 2019 in den Kolben seiner Bandschmelzefilter berührungslose magnetostriktive Linearwegaufnehmer der Hyperwave-Baureihe in Stabbauform von Gefran mit einem Messbereich von 100mm ein. Die stabförmigen Sensoren aus Edelstahl eignen sich aufgrund ihrer Bauform ideal für den Einbau in Hydraulikzylinder. Sie bewähren sich bei Betriebsdrücken bis 350bar und erfassen die Position des Kolbens in Echtzeit. Dies erfolgt durch die Wechselwirkung zweier Magnetfelder: Das erste Magnetfeld wird durch einen Stromimpuls entlang des gesamten Sensors erzeugt und interagiert mit dem zweiten, bestehend aus dem Positionsmagneten, der an der bewegten Achse befestigt ist. Die magnetostriktive Funktionsweise ohne mechanischen Kontakt macht das System nahezu verschleißfrei, reduziert damit die Ausfallzeiten deutlich und sorgt für eine fast unbegrenzte Lebensdauer.
Die analoge Schnittstelle der Wegaufnehmer ist mit verschiedenen Spannungs- und Strom-Ausgangssignalen verfügbar, was die Installation und Anpassung an bestehende Systeme erleichtert. „Wir setzen Sensoren dieser Art schon immer in unseren Anlagen ein, nutzten jedoch bislang Wettbewerbsprodukte. Mit diesen waren die Hyperwave-Wegaufnehmer von Gefran kompatibel. Diese Austauschbarkeit war eine wichtige Voraussetzung für den Wechsel des Sensorlieferanten“, sagt Henss. Doppelte Lagerhaltung sollte nämlich auf jeden Fall vermieden werden. Gefran konnte die Sensoren in der passenden Baugröße sowie mit einem drehbaren Anschluss für den flexiblen und unkomplizierten Einbau liefern.

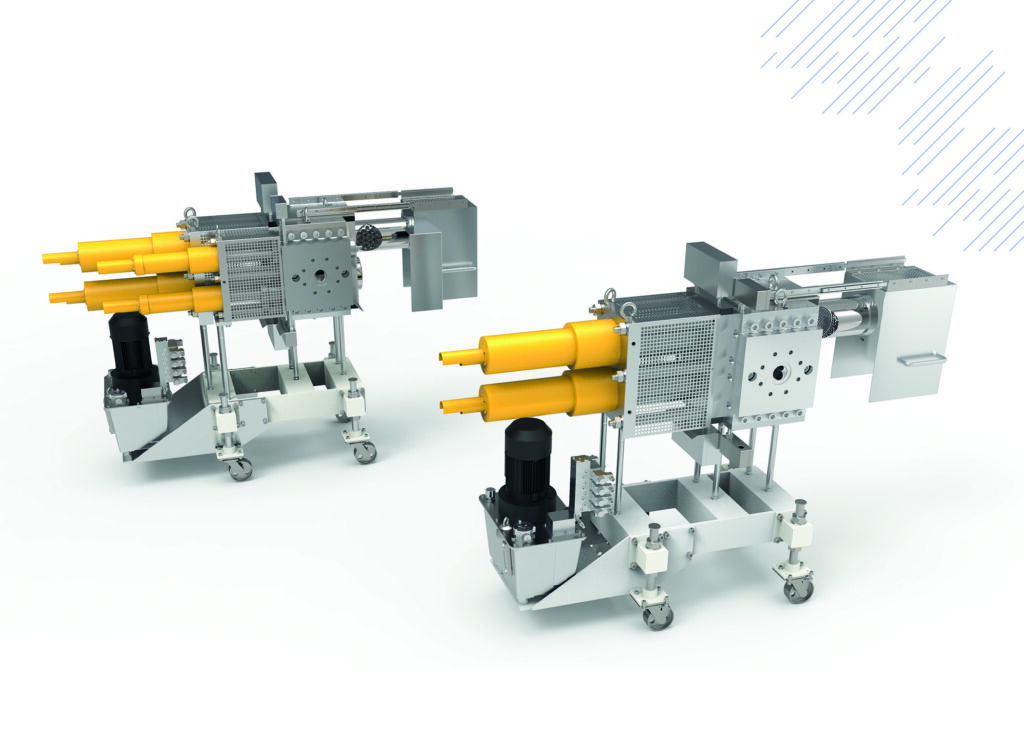

Heute verbaut Britas die magnetostriktiven Linearwegaufnehmer der Hyperwave-Baureihe nicht nur in den Bandschmelzefiltern vom Typ ABMF, sondern auch in den effizienten, kontinuierlichen Bolzensiebwechsler der Serie CMF, die hauptsächlich zum Reinigen von Schmelzen aus industriellen Kunststoffabfällen eingesetzt werden. In den diskontinuierlichen Bolzensiebwechslern, die als reine Sicherheitsfilter verwendet werden, kommen die Gefran-Sensoren ebenfalls zum Einsatz.
Drei Hubvarianten mit 15-mal stärkerem Signal
Die Linearwegaufnehmer zeichnen sich durch eine 15-mal höhere Signalverstärkung als bei herkömmlichen Modellen aus und haben so eine besonders hohe EMV-Störfestigkeit. Zudem sind sie widerstandsfähig gegenüber Vibrationen und mechanische Stöße. Die magnetostriktiven Wegaufnehmer bieten eine hohe Wiederholgenauigkeit und Messstabilität bei einem geringen Nichtlinearitätsfehler und sind auch bei Extremwerten zuverlässig.
Einfache Installation und Wartung mit IO-Link
Die Hyperwave Sensoren In der Profilbauform WPL bietet Gefran auch mit einer IO-Link-Schnittstelle an. Dadurch sind sie mit den meisten industriellen Feldbussen kompatibel, besitzen eine verbesserte digitale Konnektivität, erfassen eine Vielzahl von Prozessdaten und übertragen diese schnell und sicher im digitalen Modus an die Steuerung. Der Anwender profitiert vor allem bei der vorbeugenden Wartung des Sensors und der Maschine davon. Zugleich garantieren standardisierte IO-Link-Verbindungskabel eine vereinfachte Installation.
