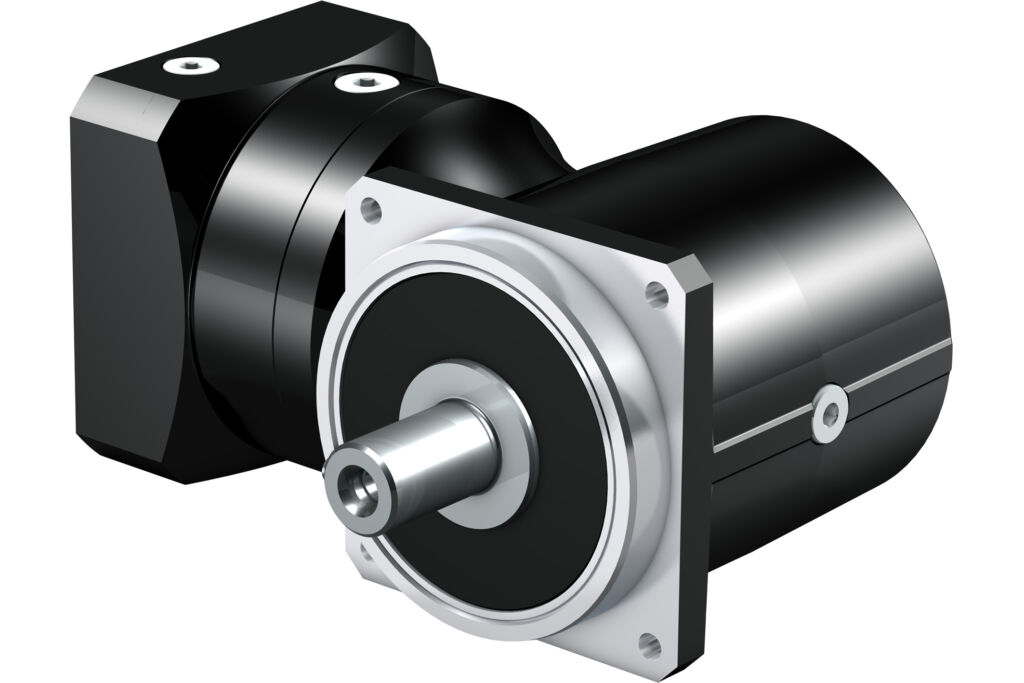

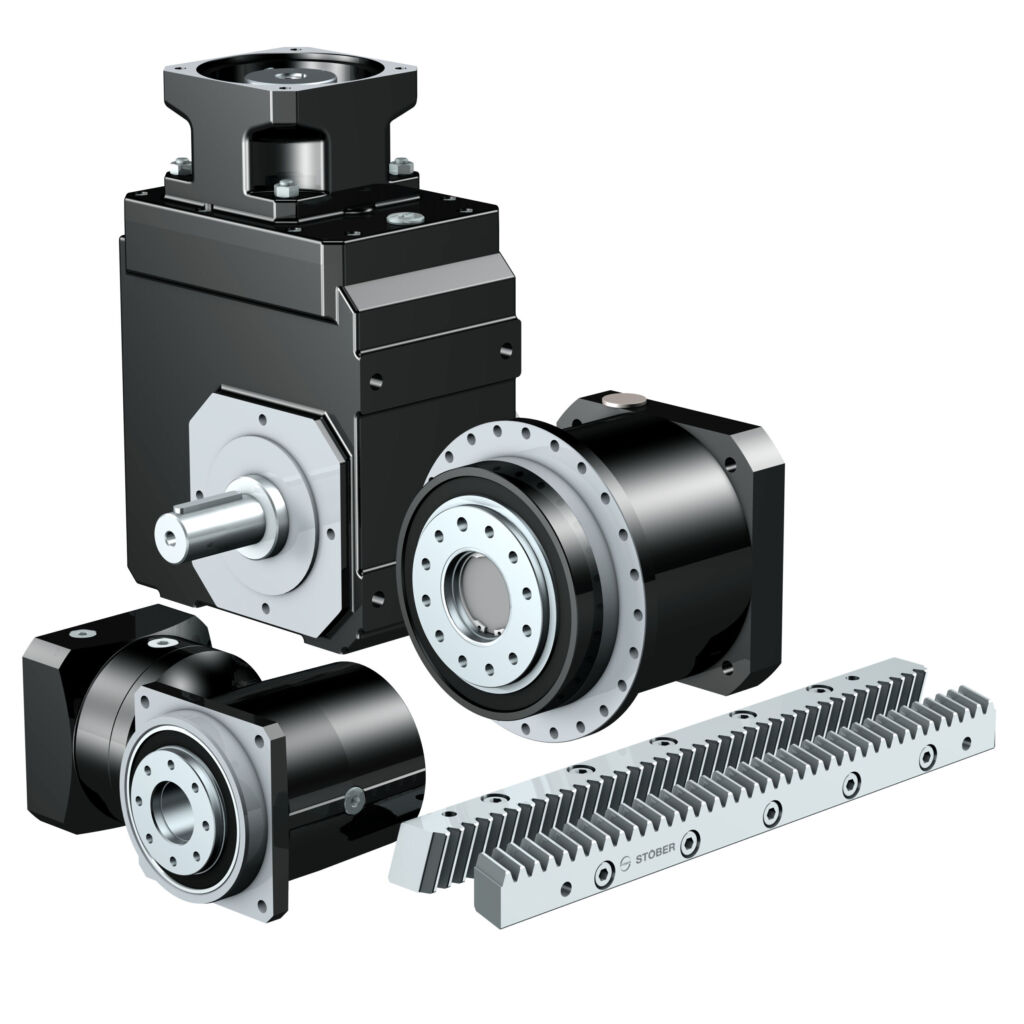

Die Servowinkelgetriebe KS basieren auf einer robusten Lagertechnik und einer hochwertigen Schrägverzahnung. Diese Kombination sorgt für hohe Belastbarkeit, geringe Geräuschentwicklung und eine außergewöhnlich hohe Verdrehsteifigkeit. Die neue einstufige Variante ist besonders kompakt und ermöglicht eine höhere Abtriebsdrehzahl als mehrstufige Ausführungen. Sie ist in den Übersetzungen 2 und 4 erhältlich. Durch die reduzierte Anzahl an Komponenten steigt die Robustheit, und die Energieeffizienz verbessert sich, da nur eine Übersetzungsstufe Verluste verursacht. Die einstufigen Getriebe sind damit eine interessante Option für Anwendungen, bei denen hohe Drehzahlen und ein geringer Platzbedarf gefordert sind.

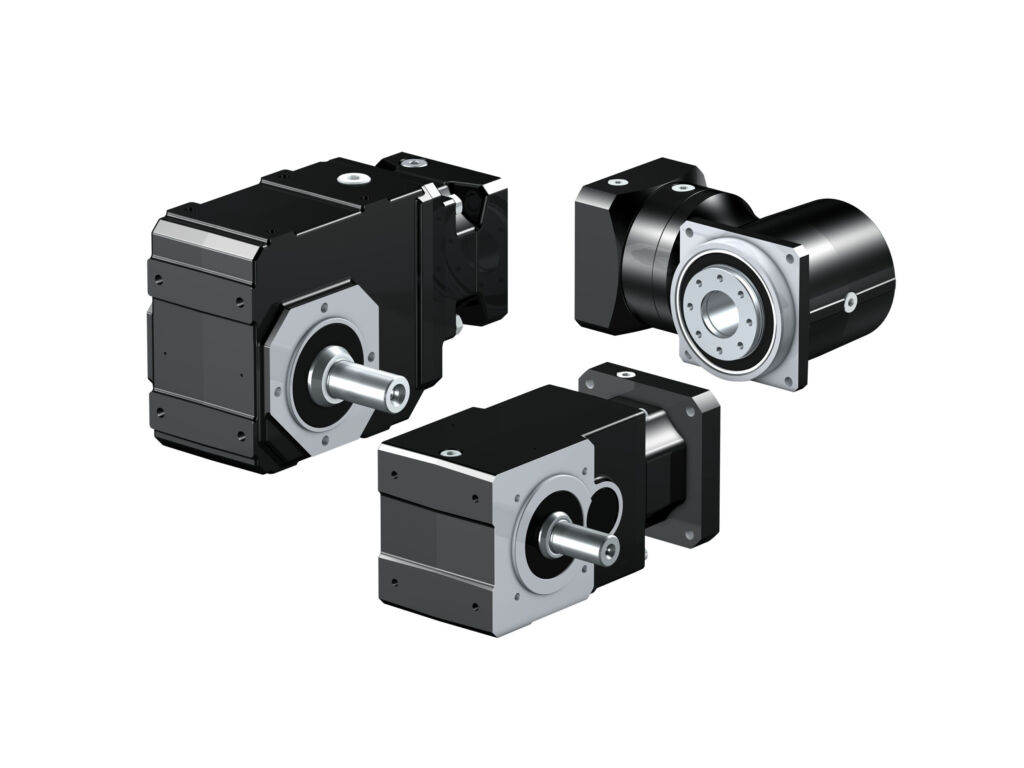

Die zwei- und dreistufigen KS-Getriebe bieten Übersetzungen von 6 bis 400 und lassen sich durch die Kombination mit kompakten Planetengetrieben flexibel erweitern. Das modulare Baukastensystem ermöglicht eine passgenaue Anpassung an die jeweiligen Anforderungen. Die Typisierung der Baureihe wurde vereinheitlicht und das Design an die neue, runde Form der Stöber-Planetengetriebe angepasst, was die Integration in bestehende Maschinenkonzepte erleichtert.
Ein weiteres technisches Merkmal ist die reibungsarme Lagerung im Eintrieb. Während viele Wettbewerber auf vorgespannte Kegelrollenlager setzen, verwendet Stöber eine Lagertechnik, die höhere Drehzahlen und einen besseren Wirkungsgrad ermöglicht. Die Nennmomente wurden um bis zu 25 Prozent erhöht, die zulässigen Eintriebsdrehzahlen ebenfalls gesteigert. Anwender können so deutlich höhere Abtriebsdrehzahlen realisieren, was insbesondere bei schnellen Taktbewegungen oder in Verpackungsmaschinen von Vorteil ist.
Vergleich zu anderen Getriebearten
Im Vergleich zu klassischen Stirnradgetrieben bieten Servowinkelgetriebe eine kompaktere Bauform, da die Kraftübertragung über ein Kegelradpaar erfolgt. Dies ermöglicht eine Umlenkung des Drehmoments um 90°, was die Konstruktion von Maschinen bei beengten Platzverhältnissen erheblich erleichtert. Gegenüber Planetengetrieben, die durch ihre Lastverteilung auf mehrere Planetenräder eine sehr hohe Leistungsdichte und Positioniergenauigkeit erreichen, punkten Servowinkelgetriebe vor allem bei der Umsetzung von Achsen mit Richtungswechsel. Planetengetriebe sind zwar für hohe Drehmomente und geringe Verdrehwinkel optimal, benötigen jedoch mehr Bauraum, wenn eine Winkelausführung gefordert ist. Die Kombination aus Planeten- und Winkelgetriebe, wie sie Stöber anbietet, vereint die Vorteile beider Bauarten: hohe Leistungsdichte, Präzision und flexible Einbaumöglichkeiten.
Im Vergleich zu Schneckengetrieben, die häufig für hohe Übersetzungen bei geringeren Wirkungsgraden eingesetzt werden, bieten Servowinkelgetriebe der Baureihe KS einen höheren Wirkungsgrad, größere Steifigkeit und geringeres Spiel. Dies macht sie besonders geeignet für Anwendungen mit hohen Anforderungen an Dynamik, Positioniergenauigkeit und Energieeffizienz.
Besondere Eigenschaften und Anwendernutzen
Die KS-Getriebe sind wartungsfrei ausgelegt und verfügen über eine hochwertige, langlebige Schmierung. Dank der verschiedenen Wellenausführungen – Hohlwelle, Vollwelle und Schrumpfscheibe – können Konstrukteure die Getriebe flexibel an die jeweilige Applikation anpassen. Der Direktanbau an Stöber-Servomotoren ist ohne zusätzlichen Adapter möglich, was das Massenträgheitsmoment reduziert und die Dynamik des Antriebs verbessert. Die kompakte Bauform und das geringe Gewicht erleichtern die Integration in Maschinen mit begrenztem Bauraum.
Ein weiterer Vorteil ist die hohe Modularität: Durch das Anreihen von Planetengetrieben lassen sich mehrstufige Varianten realisieren, die einen erweiterten Übersetzungsbereich abdecken. Die Kombination aus hoher Verdrehsteifigkeit, geringem Drehspiel und robuster Lagerung prädestiniert die KS-Getriebe für hochdynamische Anwendungen wie Verpackungsmaschinen, Werkzeugmaschinen, Automatisierungslösungen und Robotik. Auch für schwerkraftbelastete Achsen, etwa in Portalachsen oder Handling-Systemen, bieten sie eine zuverlässige Option.
Fazit
Mit der Baureihe KS bietet Stöber eine technisch ausgereifte, flexibel einsetzbare und wartungsfreie Lösung für anspruchsvolle Antriebsaufgaben im Maschinen- und Anlagenbau. Die neue einstufige Variante erweitert das Anwendungsspektrum um kompakte, energieeffiziente Lösungen für hohe Drehzahlen. Im Vergleich zu anderen Getriebearten überzeugen die Servowinkelgetriebe durch ihre Kombination aus Präzision, Steifigkeit, Flexibilität und einfacher Integration. Damit stehen Konstrukteuren und Anwendern vielfältige Möglichkeiten offen, moderne Maschinenkonzepte effizient und zuverlässig umzusetzen.
