Was hierzulande noch exotisch wirkt, ist in den USA längst im bewährten Praxiseinsatz: eine vollautomatische Sandwich-Linie, auf der jede Stunde mehr als 70 Sandwiches mit Wurst und Käse belegt vom Band laufen. Die Anlage ist eine Kombination mehrerer Einzelsysteme des deutschen Unternehmens Weber Maschinenbau, das auf Aufschnittsysteme für die Lebensmittelindustrie spezialisiert ist. Für den zuverlässigen Betrieb der Sandwich-Anlage spielt der smarte Baumer 2D-Profilsensor OXM eine wichtige Rolle. Er erkennt in den einzelnen Maschinensegmenten die Lage der Brote sowie die Position der Wurst- und Käsescheiben.

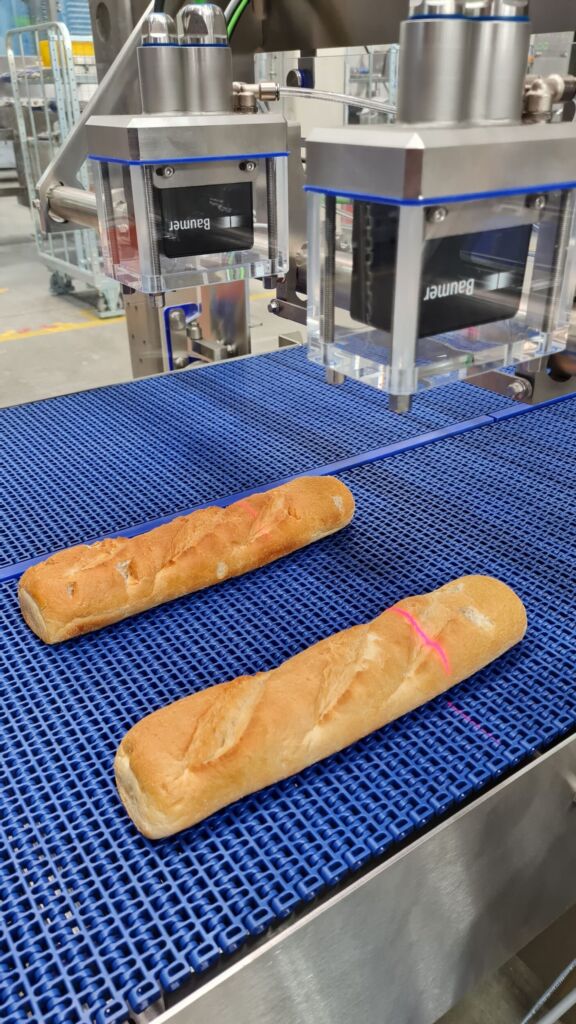

Der Brot-Roboter muss beispielsweise wissen, wie hoch das Brot ist, wo sich dessen Mitte befindet (längs und quer) und ob es eventuell schräg auf dem Band liegt. All diese Informationen liefert der OXM dank integrierter Mess- und Auswertefunktionen. Das bedeutet, dass die gesamte Berechnung der Messwerte im Sensor erfolgt. Der smarte Profilsensor liefert die errechneten Koordinaten schon in der gewünschten Einheit, z.B. mm. Im Fall der Sandwich-Linie misst der OXM die Höhe und sämtliche Kanten des Brotes und berechnet daraus die Brotmitte. So können die Sauggreifer die obere Hälfte an der idealen Stelle beschädigungsfrei abheben.

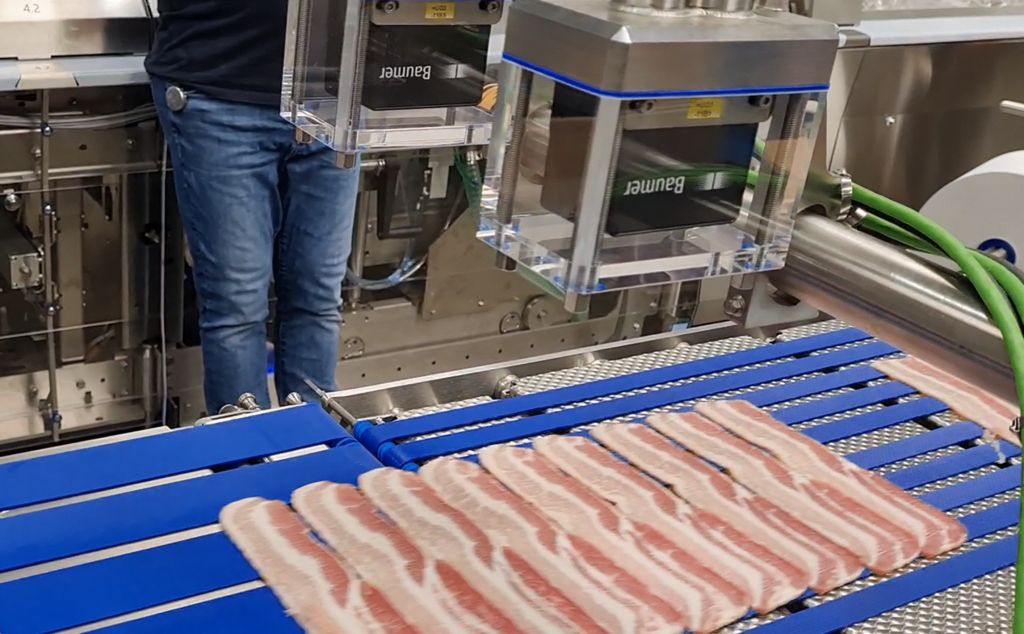

Der OXM ermittelt in der automatischen Sandwich-Anlage ebenfalls die seitliche Position sowie die Höhe der Wurst- und Käsescheiben auf dem Band, damit ein Greifer die Beläge passgenau auf der unteren Brothälfte platzieren kann. Diese Funktionalität nutzt Weber nicht nur für die Sandwich-Anlage, sondern auch für seine Slicer, die Aufschnitt schneiden, portionieren und in optimaler Form für den Verpackungsprozess bereitstellen. Hierbei liefert der Profilsensor die Positionsdaten, um Salami-, Schinken oder Käsescheiben seitlich exakt auszurichten. Das ist notwendig, damit die Lebensmittel beim Verpacken immer an der gleichen Position eingelegt werden können.
„Für uns ist wichtig, dass wir keinen grossen Aufwand mit der Integration des Sensors haben. Der OXM liefert die Positions- und Lageinformationen ohne zusätzlichen Controller gleich an die Maschinensteuerung. Er ist kompakt, schnell angeschlossen und lässt sich über das intuitive Webinterface einfach parametrieren“, sagt Marco Nichau, Leiter Produktgruppe Automatisierung bei Weber Maschinenbau. Zudem eigne er sich für die Sandwich-Linie, weil er oberflächenunabhängig und fremdlichtsicher funktioniere, und das bei gutem Preis-/Leistungsverhältnis. „Die Leistungsfähigkeit und einfache Handhabung der smarten Baumer Profilsensoren waren in Verbindung mit dem kompetenten und reaktionsschnellen Support ausschlaggebend für unsere Wahl“, berichtet Nichau.
Bahnkantensteuerung
Ein bewährtes und schnell einsatzbereites Tool ist der OXM auch bei Positionieraufgaben wie der Bahnkantensteuerung von Stoffbahnen, Platten, Papierbahnen oder Förderbändern. Gerade bei engem Bauraum und wenn hohe Konstruktionsfreiheit gefragt ist, punktet der 2D-Profilsensor mit seiner kompakten Bauform und dem Kabelkonzept Power over Ethernet (PoE). Weil der OXM nur eine Leitung für Datenübertragung und Stromversorgung benötigt, reduziert er Verbindungsaufwand und vermeidet überflüssige Kabel.
Positionskontrolle
Auch wenn Anwendungen hohe Präzision und Geschwindigkeit erfordern, liefert der OXM schnell und mit einer Auflösung von bis zu 5µm die benötigten Koordinaten. Beispielsweise bei einem Roboter, der Bögen (aus Karton, Schaumstoff, Carbon o.ä.) von einem Palettenstapel auf einen Schneidplotter legt. Dabei ist es wichtig, dass die Bögen auf dem Schneidplotter immer genau gleich positioniert werden. Der OXM erfasst die Kanten der Bögen und gibt die Koordinaten an die Steuerung weiter. Mit dieser Information kann der Greifer jeden Bogen immer an die exakt gleiche Position auf das Band des Schneidplotters legen.
